Etikettenlayout erstellen

Das Layout von Etiketten ist in gewissen Grenzen anpassbar. Es gibt 6 verschiedene Grundtypen von Etiketten, die sich durch ihren Verwendungszweck unterscheiden:

Artikel klein (Typ auch für große Etiketten verwendbar)
Lager klein
Etikettendrucker zweizeilig
Kommissionieraufkleber
Seriennummer
Lieferschein Position

Für jeden Typ sind bestimmte Variablen verfügbar (siehe unten). Um Etiketten drucken zu können muss ein Etikettendrucker in xentral eingerichtet sein. Die Einrichtung von Etikettendruckern ist hier beschrieben.

Anwendungsbereiche sind z.B.

Etikettendruck im Wareneingang (Anzahl gelieferte Teile, individuelle Anzahl)
Artikeletiketten
Lageretiketten (Regalbeschriftung, Sichtlagerkisten-Beschriftung)
Versandetiketten
Lebensmitteletiketten
Bildetiketten
Kommissionieraufkleber

Anmerkung

Wird kein eigenes Etikettenlayout erstellt, wird, sofern dies möglich ist, das Standardlayout von xentral für diese Etiketten verwendet (z.B. Lageretikett).

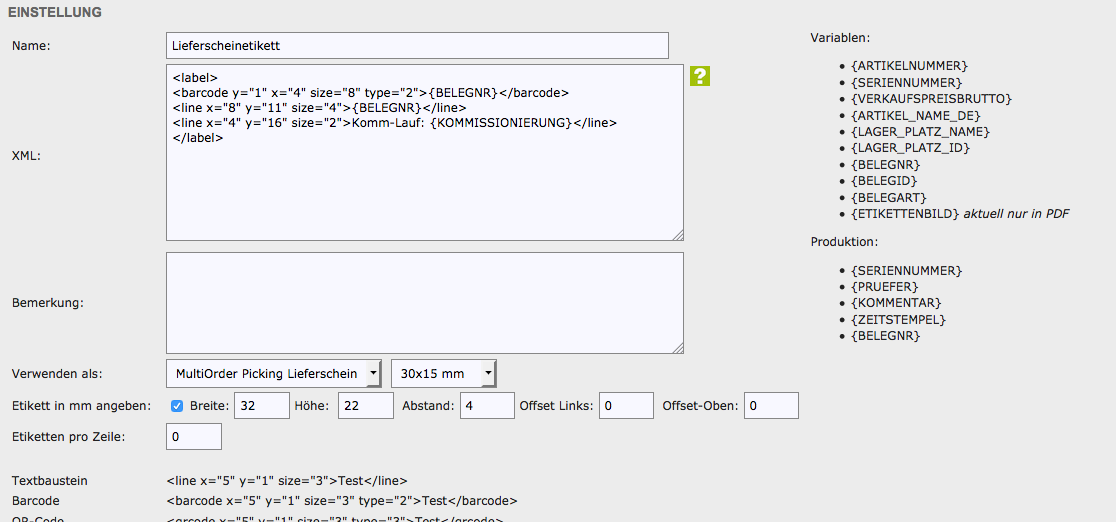

Neues Etikettenlayout erstellen

Sie können sich direkt ein neues Etikettenlayout erstellen oder ein vorgegebenes Layout anpassen. Zur Erstellung eines neuen Etikettenlayouts gehen Sie wie folgt vor:

Administration > Einstellungen > System > Etiketten > +NEU

Layout Parameter

        <label>
  <barcode y="1" x="3" size="8" type="2">12345</barcode>
   <qrcode y="1" x="3" size="3">12345</qrcode>
   <line x="3" y="10" size="4">NR 123456</line>
   <line x="3" y="13" size="4">Article</line>
</label>

Textbaustein

             <line x="5" y="1" size="3">Test</line>

Barcode

             <barcode x="5" y="1" size="3" type="2">Test</barcode>

QR code

             <qrcode x="5" y="1" size="3" type="3">Test</qrcode>

x := Abstand links Rand
y := Abstand oben Rand
barcode := Barcode → size := 8 (-> Größe: 1-8), type := breit oder schmal

Wichtig

Bei Auswahl von Typ 2 können nur Artikelnummern mit einer geraden Anzahl an Nummern korrekt im Barcode hinterlegt werden. Der Unterschied in der Strichcodebreite zwischen Typ 1(schmal) und 2(breit) wird in folgender Abbildung ersichtlich.

qrcode := QRcode → size := 3 (-> Größe 1-4)
line := Schriftgröße → size := 4 (-> Größe: 1-5)

Verfügbare Barcode Typen

1 entspricht Code128 (nur hier kann im PDF auch die Breite gesteuert werden!)
2 entspricht Code39 (keine Breite einstellbar)
E30 entspricht EAN13 (keine Breite einstellbar)

Anmerkung

Nur bei Typ 1 (Code128) kann man auch die Breite des Barcodes angeben und einstellen, mit "width". Typ 2 und E30 lassen keine Einstellung der Breite zu, nur der Höhe.Die Einstellung funktioniert zudem nur im PDF-Format, nicht aber bei der Ausgabe am Zebradrucker.

Beispiel:

<barcode y="1" x="3" size="8" width="40" type="1">{NUMMER}</barcode>

Barcode / QR-Code / EAN-Code

        <label>



      <barcode y="1" x="3" size="8" type="2">1234567891234</barcode>
   <barcode y="15" x="3" size="8" type="1">1234567891234</barcode>
   <barcode y="25" x="3" size="8" type="E30">1234567891234</barcode>
   <line x="3" y="40" size="3">NR {NUMMER}</line>
   <line x="3" y="45" size="3">{NAME_DE}</line>
</label>

Layout Variablen

      <label>
   <barcode y="1" x="3" size="8" type="2“>12345</barcode>
   <qrcode y="1" x="3" size="3">12345</qrcode>
   <line x="3" y="10" size="4">{SERIENNUMMER}</line>
   <line x="3" y="13" size="4“>{ARTIKELNUMMER}</line>
</label>
* {ARTIKELNUMMER}
* {KUNDENNAME} (ab Version 19.3)
* {SERIENNUMMER}
* {VERKAUFSPREISBRUTTO}
* {ARTIKEL_NAME_DE}
* {NAME_EN}
* {KURZTEXT_DE}
* {KURZTEXT_EN}
* {MENGE} (bei Artikelpositionen / Logistik)
* {LAGER_PLATZ_NAME} (bei Artikelpositionen / Logistik)
* {LAGER_PLATZ_ID}
* {LAGERARTIKEL}
* {BELEGNR}
* {BELEGID}
* {BELEGART}
* {LAGER_PLATZ_STANDARD}
* {LAGER_PLATZ_EINLAGERN} (bei Wareneingang in das Lager in das eingelagert wurde)
* {AUFTRAG} (Wenn vorhanden bei Wareneingang)
* {BESTELLUNG} (bei Wareneingang)
* {HERSTELLER}
* {HERSTELLERLINK}
* {HERSTELLERNUMMER}
* {EAN}
* {MINDESTLAGER}
* {UMSATZSTEUER}
* {GEWICHT}
* {EINHEIT}
* {VARIANTE_VON} NUMMER DES ARTIKELS
* {VKMELDUNGUNTERDRUECKEN}
* {PRUEFER}
* {KOMMENTAR}
* {ZEITSTEMPEL}
* {BELEGNR}
* {FREIFELD1}
* {FREIFELD2}
* {FREIFELD3}
* {FREIFELD4}
* {FREIFELD5}
* {FREIFELD6}
* {DATUM_VERSION1}
* {DATUM_VERSION2}
* {DATUM_VERSION3}
* {DATUM_VERSION4}
* {DATUM_VERSION5}
* {DATUM_VERSION6}
* {DATUM_VERSION7}
* {PROKEKT}
* {PROJEKTNAME}
* {BEZEICHNUNG1} für Etikettendrucker 2zeilig
* {BEZEICHNUNG2} für Etikettendrucker 2zeilig

Datumsformate für MHD

Bei MHD gibt es auch die Möglichkeit für Datumsformate. Dazu kannst du die Variablen {MHD}, {MHD2} und {MHD3}, die jeweils unterschiedliche Datumsformate darstellen:

{MHD} > Scanner bzw. englisches Format, z.B. 2022-08-29
{MHD2} > Deutsches Format, z.B. 29.08.2022
{MHD3} > jjmmtt wie bei NVE, z.B. 220829

Multiline

Sollte der Etiketteninhalt den Umfang einer Zeile sprengen, dann können Sie auch einen Multiline-Tag einbauen:

<multiline x="2" y="6" size="2" wrap="50" wrapheight="3">{EAN}</multiline>

Damit kann man ein Datenfeld in xentral in dem Tag ausgeben, wobei der Inhalt nach der definierten Zeichenanzahl ("wrap= X ") umbricht.

Sonderelemente: Linien, Rechtecke

Um ein Rechteck auf dem Etikett darzustellen, kann man folgenden XML-Code verwenden:

     <rectangle y="1" x="1" width="122" height="36" size="1"></rectangle>

Linie: Eine Linie schafft man wiederum indem man dem Rechteck die Höhe (height) = 0 gibt:

<rectangle y="1" x="1" width="122" height="0" size="1"></rectangle>

IF-Bedingungen

IF-Bedingungen können in Verbindung mit Variablen genutzt werden (ähnlich wie in den Textvorlagen).

Beispiel: Das Feld "MHD" inkl. des entsprechenden MHDs soll nur dann angezeigt werden, wenn auch ein MHD vorhanden ist. (bspw. MHD: 23.08.2021)

        {IF}{MHD}{THEN}MHD: {MHD}{ELSE}{ENDIF}

Etiketten Layout Beispiele

Artikeletikett

Artikeletikett klein (30x15mm)

<label>
  <barcode y="1" x="3" size="8" type="2">{NUMMER}</barcode>
  <line x="3" y="11" size="3">NR {NUMMER}</line>
  <line x="3" y="13" size="3">{NAME_DE}</line>
</label>

Abmessungen: 30x15mm (Breite x Höhe)

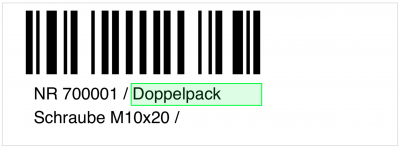

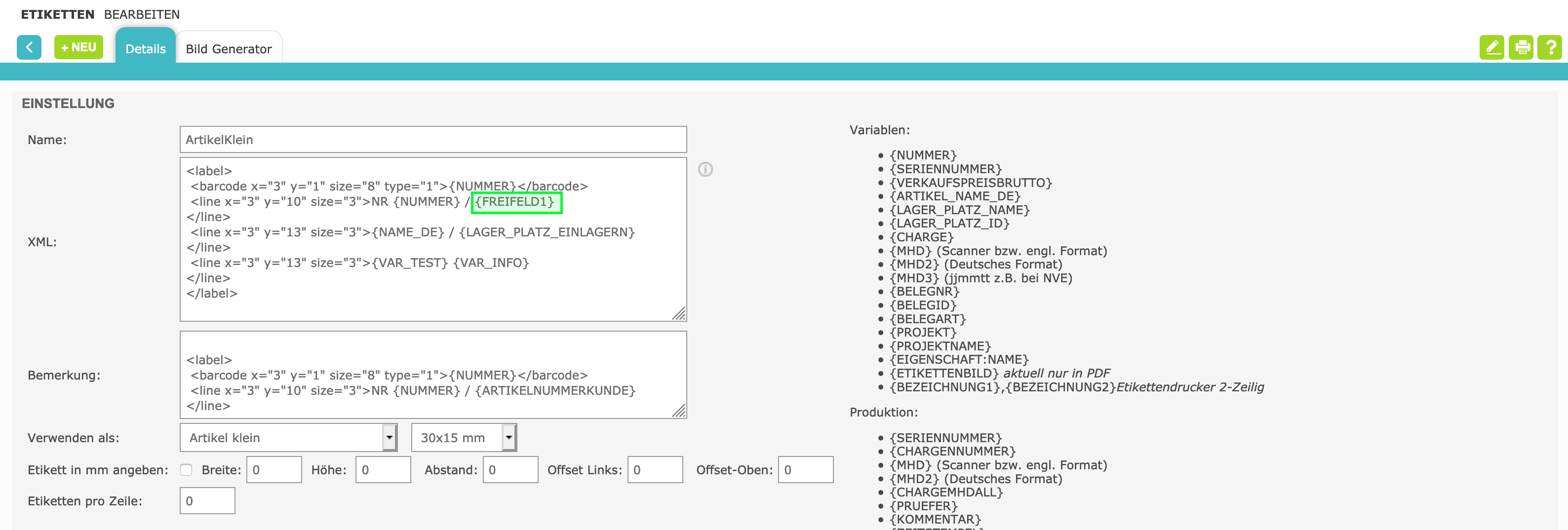

Freifelder auf Artikeletikett

Auf einem Artikeletikett können auch Inhalte von Artikelfreifeldern aufgedruckt werden. Hierzu im Etikettenlayout das Freifeld angeben:

Das Freifeld muss im Artikel gepflegt sein (ggf. in den Grundeinstellungen die Freifelder vorher noch aktivieren):

Das Freifeld wird mit ausgegeben:

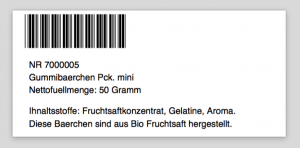

Lebensmitteletikett

      <label>
  <barcode y="1" x="3" size="8" type="2">{NUMMER}</barcode>
   <line x="3" y="13" size="3">NR {NUMMER}</line>
   <line x="3" y="16" size="3">{NAME_DE}</line>
   <line x="3" y="19" size="3">Nettofuellmenge: {GEWICHT} Gramm</line>
   <line x="3" y="24" size="3">{KURZTEXT_DE}</line>
   <line x="3" y="27" size="3">{ANABREGS_TEXT}</line>
</label>

Abmessungen: 65x30mm (Breite x Höhe)

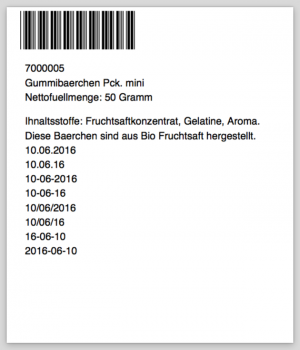

Lebensmitteletikett mit Datum

  <label>
   <barcode y="1" x="3" size="8" type="2">{NUMMER}</barcode>
   <line x="3" y="13" size="3">{NUMMER}</line>
   <line x="3" y="16" size="3">{NAME_DE}</line>
   <line x="3" y="19" size="3">Nettofuellmenge: {GEWICHT} Gramm</line>
   <line x="3" y="24" size="3">{KURZTEXT_DE}</line>
   <line x="3" y="27" size="3">{ANABREGS_TEXT}</line>
   <line x="3" y="30" size="3">{DATUM}</line>
   <line x="3" y="33" size="3">{DATUM_VERSION1}</line>
   <line x="3" y="36" size="3">{DATUM_VERSION2}</line>
   <line x="3" y="39" size="3">{DATUM_VERSION3}</line>
   <line x="3" y="42" size="3">{DATUM_VERSION4}</line>
   <line x="3" y="45" size="3">{DATUM_VERSION5}</line>
   <line x="3" y="48" size="3">{DATUM_VERSION6}</line>
   <line x="3" y="51" size="3">{DATUM_VERSION7}</line>
</label>

Abmessungen: 60x70mm (Breite x Höhe)

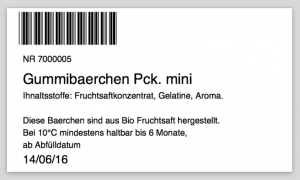

Lebensmitteletikett Variante

          <label>
           <barcode y="1" x="3" size="8" type="2">{NUMMER}</barcode>
   <line x="3" y="11" size="3">NR {NUMMER}</line>
   <line x="3" y="15" size="5">{NAME_DE}</line>
   <line x="3" y="20" size="3">{KURZTEXT_DE}</line>
   <line x="3" y="26" size="3">{ANABREGS_TEXT}</line>
   <line x="3" y="29" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="3" y="32" size="3">ab Abfülldatum</line>
   <line x="3" y="35" size="4">{DATUM_VERSION5}</line>
</label>

Abmessungen: 70x40mm (Breite x Höhe)

Seriennummern klein (30x15mm)

        <label>
          <barcode y="1" x="3" size="8" type="2">{SERIENNUMMER}</barcode>
   <line x="3" y="10" size="3">SRN: {SERIENNUMMER}</line>
</label>

Kommissionieretikett klein (30x15mm)

        <label>
       <barcode y="1" x="3" size="8" type="2">{ID}</barcode>
   <line x="3" y="10" size="4">Lager: {KURZBEZEICHNUNG}</line>
</label>

Lieferschein Versandetikett (Einzelpositionen)

Lieferscheinposition: Etiketten

        <label>
   <barcode y="1" x="3" size="6" type="2">{NUMMER}</barcode>
   <line x="3" y="8" size="3">Artikel-Nr. {NUMMER}</line>
   <line x="3" y="11" size="3">{NAME_DE}  </line>
   <line x="3" y="14" size="3">LS: {BELEGNR} Menge: {MENGE} {LAGER_PLATZ_NAME}</line>
</label>

{NUMMER}: Artikelnummer
{NAME_DE}: Artikelname
{BELEGNR}: Nummer des Lieferscheins
{MENGE}: Menge dieser Position
{LAGER_PLATZ_NAME}: Regal-Name, auf dem am meisten eingelagert ist. Wenn es keinen Bestand gibt, bleibt die Variable leer (das ist nicht das Standardlager des Artikels)

2 Zeilen Etiketten mit Etikettendrucker

Lager rund Logistik > Etikettendrucker

Etikettendrucker 2-Zeilig:

        <label>
<line x="3" y="1" size="8">{BEZEICHNUNG1}</line>
<line x="3" y="9" size="8">{BEZEICHNUNG2}</line>
</label>

GS-1 Transportlabels

Hier finden Sie ein Beispiel für ein GS-1 Transportetikett:

        <label>
<line x="3" y="3" size="3">Absender</line>
 <line x="3" y="6" size="3">{ABSENDERNAME}</line>
 <line x="3" y="9" size="3">{ABSENDERSTRASSE}</line>
 <line x="3" y="12" size="3">{ABSENDERPLZ}</line>
 <line x="10" y="12" size="3">{ABSENDERORT}</line>
 <line x="60" y="3" size="3">Empfänger</line>
 <line x="60" y="6" size="3">{NAME}</line>
 <line x="60" y="9" size="3">{STRASSE}</line>
 <line x="60" y="12" size="3">{PLZ}</line>
 <line x="69" y="12" size="3">{ORT}</line>
 <line x="3" y="18" size="4">NVE (SSCC)</line>
 <line x="3" y="22" size="5">{NVE}</line>
 <line x="3" y="31" size="4">GTIN</line>
 <line x="3" y="35" size="5">{EAN}</line>
 <line x="80" y="31" size="4">Menge</line>
 <line x="82" y="35" size="5">{MENGE}</line>
 <line x="3" y="47" size="3">MHD</line>
 <line x="3" y="50" size="5">{MHD2}</line>
 <line x="70" y="47" size="3">Charge</line>
 <line x="70" y="50" size="5">{CHARGE}</line>

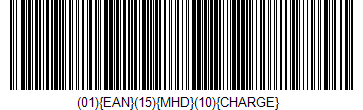

 <image x="3" y="70" width="90" height="28" src="http://www.keepautomation.com/online_barcode_generator/linear.aspx?TYPE=11&DATA=(01){EAN}(15){MHD3}(10){CHARGE}&PROCESS-TILDE=true&UOM=1&X=0.0495&Y=3.175&ROTATE=0&RESOLUTION=72&FORMAT=png&LEFT-MARGIN=0&RIGHT-MARGIN=0&SHOW-TEXT=true&TEXT-FONT=Arial%7c9%7cRegular"></image>

 <line x="3" y="110" size="5">N</line>
 <line x="3" y="115" size="5">V</line>
 <line x="3" y="120" size="5">E</line>

 <image x="13" y="100" width="70" height="40" src="http://www.keepautomation.com/online_barcode_generator/linear.aspx?TYPE=11&DATA=(00){NVE}&PROCESS-TILDE=true&UOM=1&X=0.0495&Y=3.175&ROTATE=0&RESOLUTION=72&FORMAT=png&LEFT-MARGIN=0&RIGHT-MARGIN=0&SHOW-TEXT=true&TEXT-FONT=Arial%7c9%7cRegular"></image>

 <rectangle y="1" x="1" width="98" height="15" size="1"></rectangle>
 <rectangle y="16" x="1" width="98" height="15" size="1"></rectangle>
 <rectangle y="31" x="1" width="98" height="15" size="1"></rectangle>
 <rectangle y="46" x="1" width="98" height="15" size="1"></rectangle>
 <rectangle y="61" x="1" width="98" height="88" size="1"></rectangle>

</label>

Breite 100 mm
Höhe 150 mm

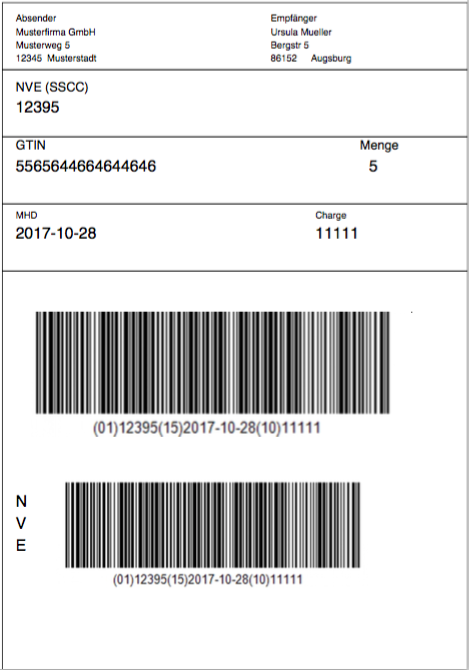

Damit können Sie folgendes Etikett erzeugen.

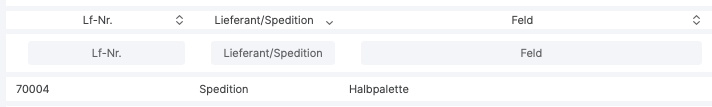

Spezialfelder für Spedition

Um Spezialfelder aus dem Modul Spedition auf dem Etikett anzuzeigen, wird das Feld großgeschrieben zwischen {} eingefügt.

Beispiel: Das Feld hat die Bezeichnung "Halbpalette".

Etikettenlayout mit Bild

Nur für PDF Drucker (aktuell nicht für Thermodrucker und Thermotransferdrucker)

Einstellungen

Bild im Artikel hinterlegen

Artikeletikett mit Bild

        <label>
   <barcode y="1" x="3" size="8" type="2">{NUMMER}</barcode>
   <line x="3" y="10" size="3">NR {NUMMER}</line>
   <line x="3" y="13" size="3">{NAME_DE}</line>
   <image y="16" x="3" size="8" width="36" height="30">{ETIKETTENBILD}</image>
</label>

Abmessungen: 50x46mm (Breite x Höhe)

Das Bild wird im Artikel direkt bei "Dateien" als "Etikettenbild" hochgeladen. Die Bildeinstellungen im Artikel finden Sie hier.

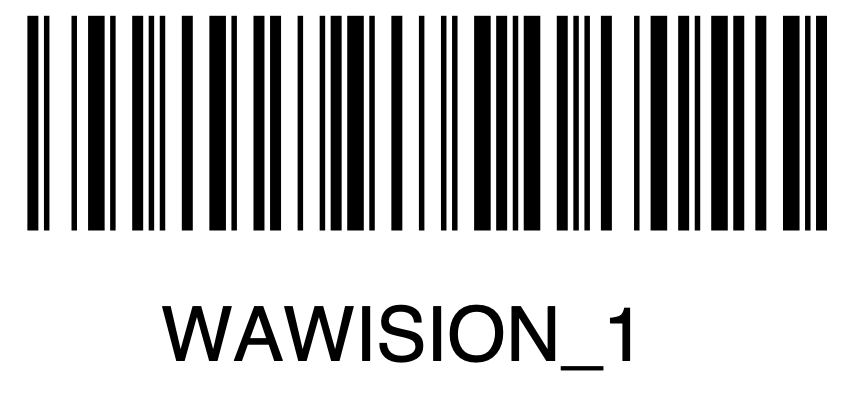

URL im Bild angeben (für Etiketten)

Es ist auch möglich URLs in ein image Tag einzubauen. Diese URLS können dann z.B. für die Erzeugung von Etiketten durch Online Dienste wie z.B. http://www.keepautomation.com/online_barcode_generator/code_128/ verwendet werden.

Dazu erstellen Sie sich bei diesen Barcode Generator Diensten das Etikett, dass Sie brauchen (z.B. GLS1-128) und fügen die URL mit den richtigen Variablen aus xentral als Platzhalter in das Etikett ein.

Beispiel:

          <label>
        <image x="1" y="1" width="40" height="10" src="http://www.keepautomation.com/online_barcode_generator/linear.aspx?TYPE=11&DATA=(01){EAN}(15){MHD}(10){CHARGE}&PROCESS-TILDE=true&UOM=1&X=0.0495&Y=3.175&ROTATE=0&RESOLUTION=72&FORMAT=png&LEFT-MARGIN=0&RIGHT-MARGIN=0&SHOW-TEXT=true&TEXT-FONT=Arial%7c9%7cRegular"></image>
</label>

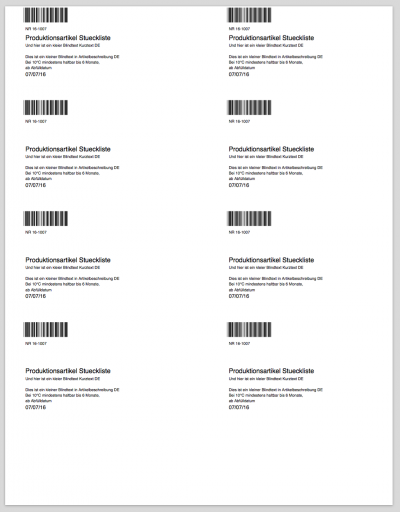

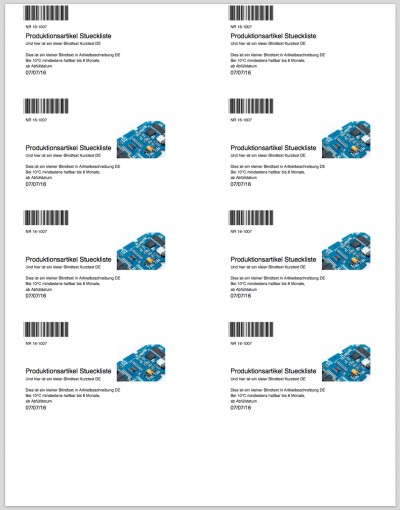

Etiketten als Bogen

Etiketten-Bogen Grundmuster

        <label>
      <barcode y="1" x="10" size="8" type="2">{NUMMER}</barcode>
   <line x="10" y="11" size="3">NR {NUMMER}</line>
   <line x="10" y="15" size="5">{NAME_DE}</line>
   <line x="10" y="20" size="3">{KURZTEXT_DE}</line>
   <line x="10" y="26" size="3">{ANABREGS_TEXT}</line>
   <line x="10" y="29" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="10" y="32" size="3">ab Abfülldatum</line>
   <line x="10" y="35" size="4">{DATUM_VERSION5}</line>

   <barcode y="1" x="120" size="8" type="2">{NUMMER}</barcode>
   <line x="120" y="11" size="3">NR {NUMMER}</line>
   <line x="120" y="15" size="5">{NAME_DE}</line>
   <line x="120" y="20" size="3">{KURZTEXT_DE}</line>
   <line x="120" y="26" size="3">{ANABREGS_TEXT}</line>
   <line x="120" y="29" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="120" y="32" size="3">ab Abfülldatum</line>
   <line x="120" y="35" size="4">{DATUM_VERSION5}</line>

   <barcode y="51" x="10" size="8" type="2">{NUMMER}</barcode>
   <line x="10" y="61" size="3">NR {NUMMER}</line>
   <line x="10" y="75" size="5">{NAME_DE}</line>
   <line x="10" y="80" size="3">{KURZTEXT_DE}</line>
   <line x="10" y="86" size="3">{ANABREGS_TEXT}</line>
   <line x="10" y="89" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="10" y="92" size="3">ab Abfülldatum</line>
   <line x="10" y="95" size="4">{DATUM_VERSION5}</line>

   <barcode y="51" x="120" size="8" type="2">{NUMMER}</barcode>
   <line x="120" y="61" size="3">NR {NUMMER}</line>
   <line x="120" y="75" size="5">{NAME_DE}</line>
   <line x="120" y="80" size="3">{KURZTEXT_DE}</line>
   <line x="120" y="86" size="3">{ANABREGS_TEXT}</line>
   <line x="120" y="89" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="120" y="92" size="3">ab Abfülldatum</line>
   <line x="120" y="95" size="4">{DATUM_VERSION5}</line>

   <barcode y="111" x="10" size="8" type="2">{NUMMER}</barcode>
   <line x="10" y="121" size="3">NR {NUMMER}</line>
   <line x="10" y="135" size="5">{NAME_DE}</line>
   <line x="10" y="140" size="3">{KURZTEXT_DE}</line>
   <line x="10" y="146" size="3">{ANABREGS_TEXT}</line>
   <line x="10" y="149" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="10" y="152" size="3">ab Abfülldatum</line>
   <line x="10" y="155" size="4">{DATUM_VERSION5}</line>

   <barcode y="111" x="120" size="8" type="2">{NUMMER}</barcode>
   <line x="120" y="121" size="3">NR {NUMMER}</line>
   <line x="120" y="135" size="5">{NAME_DE}</line>
   <line x="120" y="140" size="3">{KURZTEXT_DE}</line>
   <line x="120" y="146" size="3">{ANABREGS_TEXT}</line>
   <line x="120" y="149" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="120" y="152" size="3">ab Abfülldatum</line>
   <line x="120" y="155" size="4">{DATUM_VERSION5}</line>

   <barcode y="171" x="10" size="8" type="2">{NUMMER}</barcode>
   <line x="10" y="181" size="3">NR {NUMMER}</line>
   <line x="10" y="195" size="5">{NAME_DE}</line>
   <line x="10" y="200" size="3">{KURZTEXT_DE}</line>
   <line x="10" y="206" size="3">{ANABREGS_TEXT}</line>
   <line x="10" y="209" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="10" y="212" size="3">ab Abfülldatum</line>
   <line x="10" y="215" size="4">{DATUM_VERSION5}</line>

   <barcode y="171" x="120" size="8" type="2">{NUMMER}</barcode>
   <line x="120" y="181" size="3">NR {NUMMER}</line>
   <line x="120" y="195" size="5">{NAME_DE}</line>
   <line x="120" y="200" size="3">{KURZTEXT_DE}</line>
   <line x="120" y="206" size="3">{ANABREGS_TEXT}</line>
   <line x="120" y="209" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="120" y="212" size="3">ab Abfülldatum</line>
   <line x="120" y="215" size="4">{DATUM_VERSION5}</line>
</label>

Abmessungen: 210x270mm (Breite x Höhe)

Etiketten-Bogen mit Bild

Nur für PDF Drucker (aktuell nicht für Thermodrucker und Thermotransferdrucker)

        <label>
       <barcode y="1" x="10" size="8" type="2">{NUMMER}</barcode>
   <line x="10" y="11" size="3">NR {NUMMER}</line>
   <line x="10" y="15" size="5">{NAME_DE}</line>
   <line x="10" y="20" size="3">{KURZTEXT_DE}</line>
   <line x="10" y="26" size="3">{ANABREGS_TEXT}</line>
   <line x="10" y="29" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="10" y="32" size="3">ab Abfülldatum</line>
   <line x="10" y="35" size="4">{DATUM_VERSION5}</line>

   <barcode y="1" x="120" size="8" type="2">{NUMMER}</barcode>
   <line x="120" y="11" size="3">NR {NUMMER}</line>
   <line x="120" y="15" size="5">{NAME_DE}</line>
   <line x="120" y="20" size="3">{KURZTEXT_DE}</line>
   <line x="120" y="26" size="3">{ANABREGS_TEXT}</line>
   <line x="120" y="29" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="120" y="32" size="3">ab Abfülldatum</line>
   <line x="120" y="35" size="4">{DATUM_VERSION5}</line>

   <barcode y="51" x="10" size="8" type="2">{NUMMER}</barcode>
   <line x="10" y="61" size="3">NR {NUMMER}</line>
   <image y="63" x="60" size="8" width="26" height="20">{ETIKETTENBILD}</image>
   <line x="10" y="75" size="5">{NAME_DE}</line>
   <line x="10" y="80" size="3">{KURZTEXT_DE}</line>
   <line x="10" y="86" size="3">{ANABREGS_TEXT}</line>
   <line x="10" y="89" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="10" y="92" size="3">ab Abfülldatum</line>
   <line x="10" y="95" size="4">{DATUM_VERSION5}</line>

   <barcode y="51" x="120" size="8" type="2">{NUMMER}</barcode>
   <line x="120" y="61" size="3">NR {NUMMER}</line>
   <image y="63" x="170" size="8" width="26" height="20">{ETIKETTENBILD}</image>
   <line x="120" y="75" size="5">{NAME_DE}</line>
   <line x="120" y="80" size="3">{KURZTEXT_DE}</line>
   <line x="120" y="86" size="3">{ANABREGS_TEXT}</line>
   <line x="120" y="89" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="120" y="92" size="3">ab Abfülldatum</line>
   <line x="120" y="95" size="4">{DATUM_VERSION5}</line>

   <barcode y="111" x="10" size="8" type="2">{NUMMER}</barcode>
   <line x="10" y="121" size="3">NR {NUMMER}</line>
   <image y="123" x="60" size="8" width="26" height="20">{ETIKETTENBILD}</image>
   <line x="10" y="135" size="5">{NAME_DE}</line>
   <line x="10" y="140" size="3">{KURZTEXT_DE}</line>
   <line x="10" y="146" size="3">{ANABREGS_TEXT}</line>
   <line x="10" y="149" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="10" y="152" size="3">ab Abfülldatum</line>
   <line x="10" y="155" size="4">{DATUM_VERSION5}</line>

   <barcode y="111" x="120" size="8" type="2">{NUMMER}</barcode>
   <line x="120" y="121" size="3">NR {NUMMER}</line>
   <image y="123" x="170" size="8" width="26" height="20">{ETIKETTENBILD}</image>
   <line x="120" y="135" size="5">{NAME_DE}</line>
   <line x="120" y="140" size="3">{KURZTEXT_DE}</line>
   <line x="120" y="146" size="3">{ANABREGS_TEXT}</line>
   <line x="120" y="149" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="120" y="152" size="3">ab Abfülldatum</line>
   <line x="120" y="155" size="4">{DATUM_VERSION5}</line>

   <barcode y="171" x="10" size="8" type="2">{NUMMER}</barcode>
   <line x="10" y="181" size="3">NR {NUMMER}</line>
   <image y="183" x="60" size="8" width="26" height="20">{ETIKETTENBILD}</image>
   <line x="10" y="195" size="5">{NAME_DE}</line>
   <line x="10" y="200" size="3">{KURZTEXT_DE}</line>
   <line x="10" y="206" size="3">{ANABREGS_TEXT}</line>
   <line x="10" y="209" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="10" y="212" size="3">ab Abfülldatum</line>
   <line x="10" y="215" size="4">{DATUM_VERSION5}</line>

   <barcode y="171" x="120" size="8" type="2">{NUMMER}</barcode>
   <line x="120" y="181" size="3">NR {NUMMER}</line>
   <image y="183" x="170" size="8" width="26" height="20">{ETIKETTENBILD}</image>
   <line x="120" y="195" size="5">{NAME_DE}</line>
   <line x="120" y="200" size="3">{KURZTEXT_DE}</line>
   <line x="120" y="206" size="3">{ANABREGS_TEXT}</line>
   <line x="120" y="209" size="3">Bei 10°C mindestens haltbar bis 6 Monate,</line>
   <line x="120" y="212" size="3">ab Abfülldatum</line>
   <line x="120" y="215" size="4">{DATUM_VERSION5}</line>
</label>

Abmessungen: 210x270mm (Breite x Höhe)

Bild Generator für Zebra-Drucker

Bild-Datei vorbereiten

Es werden aktuell nur Monochrom PNG Dateien unterstützt. Die Bildbreite muss durch 8 teilbar sein! z.B. 520 Pixel oder 640 Pixel. 800 Pixel entsprechen 10 cm.

Für schwarz-weiße Etikettendrucker muss das Bild folgendermaßen erstellt werden:

eine monochrome .png-Datei (monochrom, 2 Farben)
die Bildgröße durch 8 teilbar

Bild-Datei umwandeln

Dieses Bild nun über den Generator umwandeln (so dass es vom Etikettendrucker lesbar ist):

Administration > Einstellungen > System > Etiketten > Stift-Icon > Bild Generator

Optional: Sollte es noch kein Etikettenlayout geben erstellen Sie direkt eines mit +NEU: Administration > Einstellungen > System > Etiketten > +NEU, im ersten Feld Name einen Namen vergeben, z.B. "test" > speichern > Bild Generator (erscheint nach dem speichern als Tab oben)

das Bild über Durchsuchen einfügen
Hochladen klicken
es wird nun ein Bildbefehl generiert (im Feld Bildbefehl Einzeln)
diesen Bildbefehl kopieren und in das gewünschte Etikett einfügen

Wichtig

Wenn du dir beim späteren Etikettendruck kannst das Etikett im PDF-Format herunterlädst, bleibt die Vorschau leer. Das liegt daran, dass Etiketten mit Bildern ausschließlich durch Zebra-Etikettendrucker, die als XML-Drucker konfiguriert sind, verarbeitet werden können. Somit ist eine Vorschau im PDF-Format nicht möglich. Sobald die Etiketten an den Etikettendrucker gesendet und ausgedruckt werden, wird das Bild jedoch wie gewünscht auf das Etikett gedruckt, auch wenn es in der PDF-Vorschau nicht sichtbar ist.

Bild-Datei in das Etikett einfügen

Der kopierte Bildbefehl kann direkt in das Etikett eingefügt werden. Der Bildbefehl darf nicht verändert werden:

        <image x="1" y="1" width="112" height="64">eNrtwUENACAIAECz0MCPMIhl/80e7u5u5z7VsQAAAAAIBvxDyQ1gI9</image>

Beispiel, wie der Bildebefehl in das Etikett eingefügt wird:

        <label>
   <image x="1" y="1" width="112" height="64">eNrtwUENACAIAECz0MCPMIhl/80e7u5u5z7VsQAAAAAAAIBvxDyQ1gI9</image>
</label>

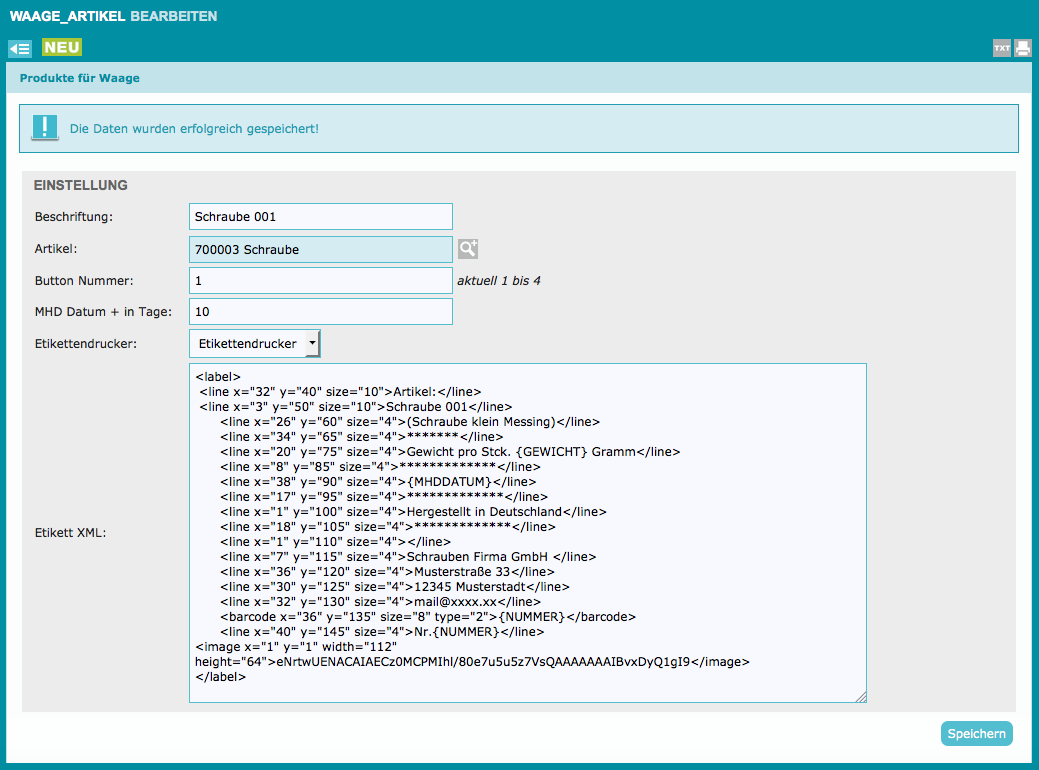

Etikett mit einer Taste verknüpfen

Ein neues Etikett für eine Taste erstellen: **App Center → Waage Einstellungen → NEU

Ein bestehendes Etikett für eine Taste bearbeiten: **App Center → Waage Einstellungen → pen icon

Etikett für Modul "Multi-Order-Picking"

Multi-Order-Picking Artikel

        <label>
         <barcode x="1" y="0" size="5" type="E30">{EAN}</barcode>
   <line x="7" y="6" size="2">{EAN}</line>
   <line x="3" y="9" size="1">{HERSTELLERNUMMER}</line>
   <barcode x="4" y="12" size="4" type="1">{ARTIKELNUMMER}</barcode>
   <line x="10" y="17" size="2">{ARTIKELNUMMER}</line>
</label>

Etikettenabmessungen in mm:

Breite: 32
Höhe: 22
Abstand: 4

Multi-Order-Picking Lieferschein

        <label>
       <barcode y="1" x="4" size="8" type="2">{BELEGNR}</barcode>
   <line x="8" y="11" size="4">{BELEGNR}</line>
   <line x="4" y="16" size="2">Komm-Lauf: {KOMMISSIONIERUNG}</line>
</label>

Etikettenabmessungen in mm:

Breite: 32
Höhe: 22
Abstand: 4

Multi-Order-Picking Trenner

<label>
   <line x="2" y="8" size="2">{MITARBEITER}</line>
</label>

Etikettenabmessungen in mm:

Breite: 32
Höhe: 22
Abstand: 4

Multi-Order-Picking Kistennummer Etikett

Es gibt keine direkte Möglichkeit, die Etiketten mit den Kistennummern unkompliziert "einfach" für x Kisten zu drucken, ggf. kann das über ein externes Onlinetool einfacher sein.

Verwende alternativ das Modul Etikettendrucker > Manuell > XML:

Gib hier den Code pro Etikett folgendermaßen an:

<label>
  <barcode y="1" x="4" size="8" type="1">WAWISION_1</barcode>
  <line x="8" y="11" size="4">WAWISION_1</line>
</label>

Gib WAWISION_1, WAWISION_2 usw. an, bzw. das, was du unter dem Barcode stehen haben willst. Wichtig ist auch, dass du als Type=1 gesetzt hast, sodass "_" für den Barcode funktioniert. Du musst pro Etikett den Code ändern und dann kannst du das Etikett drucken.

So sieht der Barcode abschließend aus:

FAQs

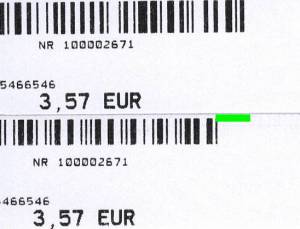

Frage: Der Barcodescanner kann das Etikett nicht einscannen, was mache ich falsch?

Antwort: Je nach Barcode Typ und Scanner kann es sein, dass der Code nicht zur Hardware passt oder eine Einstellung / Umstellung erforderlich ist:

Ist der Barcode Typ passend für Ihren Scanner (Test oder Test. Nicht jeder Barcodescanner kann auch QR-Codes lesen. Einige Scanner können nur normale Barcodes auslesen. Bitte beachten Sie hier die Herstellerinformationen Ihres Scanners.
In manchen Fällen muss eine Konfiguration beim Barcodescanner vorgenommen werden. Z.B. Umstellung des Modus auf ein anderes Format (EAN). Diese Informationen finden Sie meist im Handbuch des Barcodescanners. Hier gibt es passende Barcodes, um den Scanner direkt umzustellen.
Zebra-Drucker in Kombination der Barcode-Scanners „Socket Mobile“ funktioniert mit TYPE 1 (Stand 01/2017)

Frage: Der Etikettendrucker erzeugt automatisch eine „0“ vor dem EAN Code. Und zwar immer bei 13-stelligen EAN Codes. Was ist falsch?

Antwort: Je nach Barcode Typ sind ggf. nur gerade Stellenanzahl möglich. Bei Auswahl von Typ 2 können NUR Artikelnummern mit einer GERADEN Anzahl an Nummern korrekt im Barcode hinterlegt werden (z.B. 6-stellige Nummern oder 8-stellige Nummern). Typ 1 erlaubt ungerade und gerade Anzahl an Zeichen (also 12-stellige und 13-stellige EAN). Allerdings wird bei diesem Typ der Barcode sehr schmal und ist hier evtl. nicht für jeden Scanner geeignet.

Frage: Der Etikettendrucker druckt keinen Barcode bei EAN13 Barcodes?

Antwort: Vergewissern Sie sich das Ihre EAN aus 13 Zeichen besteht und das die EAN nicht zu groß für den Etikettendrucker ist, sonst wird diese automatisch nicht mit gedruckt.

Frage: Sind Sonderzeichen in Lager-Etiketten möglich?

Antwort: Lageretiketten sind ohne Leer-und Sonderzeichen anzugeben. Der Barcodetyp erlaubt z.B. keine Bindestriche. Das Etikett ist sonst nicht scanbar. Das € Zeichen kann mit folgender Konstante abgebildet werden:

      &#8364;

An diesen Stellen sollte man möglichst auf Sonderzeichen verzichten.

Frage: Sind Sonderzeichen auf Etiketten möglich?

Antwort: Via XML greift der Zeichensatz des Zebra Druckers. Dieser hat eine ganz einfache Schriftart und kann Sonderzeichen wie z.B. das Zollzeichen nicht abbilden. Via PDF sind Sonderzeichen möglich,

An diesen Stellen sollte man möglichst auf Sonderzeichen verzichten.

Suchbegriffe: Etiketten Sonderzeichen, Sonderzeichen Etiketten

Frage: Wie kann ich für alle Artikel Etiketten drucken?

Antwort:

Für Ihre IT / Technik: Es gibt in Ordner cronjobs ein Skript etiketten.php bzw. etiketten.src.php Dort sind am Ende zwei Beispiele wie man die Etiketten Massenweise erstellen kann. Basis ist je ein SQL Statememnt das man anpassen kann.

Für Benutzer: Artikeletiketten können direkt über eine Artikel gedruckt werden. Bitte legen Sie vorher ein Artikeletikett und einen Drucker an. (z.B. Downloaddrucker, um das Etikett als PDF zu erhalten)

Frage: Wie kann ich für Barcodescanner herausfinden, welchen Code ich einstellen muss, also einen bestimmten Code einlesen lassen:z.B. ob es ein EAN128, ein Code39 oder was auch immer für ein Barcode ist?

Antwort:

Für Ihre IT / Technik: ie Frage ist wie die Barcodes erstellt werden. Per Zebra Drucker (xentral XML) oder die PDF (xentral Download XML):

PDF-Druck:

Typ 1 = Code 128 auto A, B, C modes
Typ 2 = Code39 (weiter)
Typ E30 = EAN13

Zebra Drucker über xentral (Stand Q2/2017)

Typ 1 = Code 128 auto A, B, C modes
Typ 2 = Interleaved 2 of 5
Typ E30 = EAN13

Hersteller Info (Stand Q2/2017): → Seite 53 von dem Zebra Hersteller Dokument (s.u.): https://www.zebra.com/content/dam/zebra/manuals/en-us/printer/epl2-pm-en.pdf

Frage: Welchen Barcodescanner mit Display kann ich für xentral verwenden?

Antwort: Für xentral können Sie Barcodescanner mit Displays verwenden, die mit Android laufen, da es nur wichtig ist einen Browser für xentral zu öffnen.

Am Besten lassen Sie sich ein Probegerät zuschicken und testen den Einsatz um die Performance mit xentral zu begutachten, da es je nach Scanner zu Unterschieden kommen kann.

Frage: EAN Null wird abgeschnitten. EAN Nummer mit führender Null und anderer Stellenanzahl? Scanner schneidet Null ab bei EAN.

Antwort: Generieren Sie die EAN Etiketten über xentral oder sind diese schon auf dem Produkt vorhanden? Generell gibt es auch 11-stellige EAN und EAN mit 0 als erste Ziffer. Die Scanner schneiden diese dann immer automatisch ab.

Die Etiketten über xentral werden mit „0“ generiert, sofern diese in xentral im Feld EAN auch so im Artikel gepflegt ist.

Wenn auf dem Original Etikett die 0 bereits fehlt, kann der Scanner den Code nicht mehr lesen (es sei denn Sie stellen anstelle von EAN auf einen normalen Barcode um, dann kann das Etikett ohne „0“ sein. Die EAN in xentral muss allerdings genauso ohne „0“ gepflegt sein. Bitte beachten Sie, dass diese Lösung hier nicht die Originale EAN verwendet und es ggf. an anderen Stellen in Ihrer Lieferkette zu Problemen kommen kann z.B. wenn die EAN an einen Lieferanten übermittelt wird.)

Frage: Wie kann ich die Artikelbeschreibung auf einen Etikett ausgeben, wie lautet hierfür die Variable?

Antwort: Die Variable für die Artikelbeschreibung im Etikett lautet {ANABREGS_TEXT}

Bespiel:

      <line x="1" y="1" size="3">{ANABREGS_TEXT}</line>

Frage: Kann das System EANs generieren? Wie kommen EAN-Barcodes ins System?

Antwort: EAN Codes werden für gewöhnlich online an zentralen Stellen gekauft oder in externer Software generiert.

Im Artikel selbst können EANs hinterlegt und anschließend im Versand gescannt werden, sofern Ihr Barcodescanner EAN Codes lesen kann. Der Scanner bildet auch die Prüfsumme.

Frage: Können Anführungszeichen auf Etiketten abgedruckt werden?

Antwort: Aktuell können keine Anführungszeichen in Etiketten verwendet werden. Es wird die originale Sprache vom Drucker verwendet, diese unterstützt keine Sonderzeichen, Umlaute auf Etiketten.

Suchbegriffe: Etiketten, Labels

Anmerkung

Neues Etikettenlayout erstellen

Layout Parameter

Wichtig

Verfügbare Barcode Typen

Anmerkung

Barcode / QR-Code / EAN-Code

Layout Variablen

Datumsformate für MHD

Multiline

Sonderelemente: Linien, Rechtecke

IF-Bedingungen

Etiketten Layout Beispiele

Artikeletikett

Artikeletikett klein (30x15mm)

Freifelder auf Artikeletikett

Lebensmitteletikett

Lebensmitteletikett mit Datum

Lebensmitteletikett Variante

Seriennummern klein (30x15mm)

Kommissionieretikett klein (30x15mm)

Lieferschein Versandetikett (Einzelpositionen)

2 Zeilen Etiketten mit Etikettendrucker

GS-1 Transportlabels

Spezialfelder für Spedition

Etikettenlayout mit Bild

Einstellungen

Bild im Artikel hinterlegen

Etikettenlayout erstellen

Artikeletikett mit Bild

URL im Bild angeben (für Etiketten)

Etiketten als Bogen

Etiketten-Bogen Grundmuster

Etiketten-Bogen mit Bild

Bild Generator für Zebra-Drucker

Bild-Datei vorbereiten

Bild-Datei umwandeln

Wichtig

Bild-Datei in das Etikett einfügen

Etikett mit einer Taste verknüpfen

Etikett mit einer Taste verknüpfen

Etikett für Modul "Multi-Order-Picking"

Multi-Order-Picking Artikel

Multi-Order-Picking Lieferschein

Multi-Order-Picking Trenner

Multi-Order-Picking Kistennummer Etikett

FAQs

Verwandte Beiträge
